Was ist USB Power Delivery (USB-PD)?

USB Power Delivery (USB-PD) ist ein herstellerübergreifender Schnellladestandard. Während klassisches USB meist bei 5 Volt und max. 15 Watt (3 Ampere) endet, handelt USB-PD digital zwischen Ladegerät und Endgerät höhere Spannungen (z. B. 9V, 15V oder 20V) aus. Dadurch lassen sich theoretisch bis zu 100 Watt (Standard Power Range) und in der neuesten EPR-Spezifikation (Extended Power Range) sogar bis zu 240 Watt übertragen. Dies reicht problemlos, um moderne Hochleistungs-Laptops zu laden.

Unterstützt diese Buchse USB Power Delivery (USB-PD)?

Ja, diese Einbaubuchse unterstützt das USB Power Delivery (USB-PD) Protokoll vollständig. Sie ist speziell auf die neuesten Standards abgestimmt und ermöglicht extrem schnelles Laden mit Ausgangsspannungen von bis zu 48 V und Strömen von bis zu 5 A, was der maximalen Ladeleistung von 240 W (EPR) entspricht. Einbaubuchse, interne Kabel und Stecker sind exakt auf diese hohen Leistungsanforderungen ausgelegt. Wichtiger Hinweis: Eine Einbaubuchse fungiert technisch gesehen als passives Verlängerungskabel. Sie leitet die Leistung weiter, erzeugt sie aber nicht selbst. Damit Sie diese extrem schnellen Ladegeschwindigkeiten in der Praxis nutzen können, müssen das primäre Netzteil, das extern angesteckte USB-C Ladekabel und Ihr Endgerät diese Leistungen (z. B. 100 W oder 240 W) ebenfalls unterstützen und bereitstellen können.

USB4 basiert auf der Thunderbolt 3 Architektur und ist der neueste USB-Standard, der ausschließlich mit dem Typ-C Stecker verfügbar ist. Er macht den Anschluss von Geräten besonders vielseitig: Mit nur einem Kabel können gleichzeitig Daten übertragen, Geräte geladen und Monitore angeschlossen werden. Die wichtigsten Neuerungen sind: Datenraten von 20, 40 oder 80 Gbit/s (USB4 Version 2.0 unterstützt sogar einen asymmetrischen Modus für Displays mit bis zu 120 Gbit/s in eine Richtung), die Pflicht zur Unterstützung von Power Delivery (bis 240 W) sowie die dynamische Bandbreitenzuweisung (Tunneling). Letzteres bedeutet, dass das Kabel Daten-, Video- und PCIe-Signale gleichzeitig übertragen kann und die Bandbreite intelligent verteilt. Weiter zum ausführlichen USB4 Artikel →

Ich möchte über diese Einbaubuchse ausschließlich die Stromversorgung für USB Power Delivery nutzen, funktioniert das?

Ja, Sie können diese Einbaubuchse auch ausschließlich für die Stromversorgung mit verschiedenen Ladeprotokollen wie USB Power Delivery (USB PD) oder Quick Charge verwenden. Wenn Sie jedoch wirklich nur die Stromversorgung benötigen, empfehlen wir unsere speziellen USB Power Delivery Einbaubuchsen bzw. USB Power Delivery Doppel-Einbaubuchsen . Bitte beachten Sie, dass bei diesen Varianten die Datenübertragung nur nach dem USB-2.0-Standard (bis 480 Mbit/s) möglich ist.

Ist diese Einbaubuchse mit Thunderbolt 3, 4 und 5 kompatibel?

Ja, diese Einbaubuchse ist mit Thunderbolt 3 und 4 kompatibel. Die Thunderbolt 5 Kompatibilität kann aktuell nicht garantiert werden.

Ist diese Einbaubuchse abwärtskompatibel mit älteren USB-Standards wie USB 3.2 oder USB 2.0?

Ja, alle USB-Datenprotokolle sind so aufgebaut, dass ältere Standards immer unterstützt werden.

Warum fertigen Sie individuell auf Bestellung und wie setzen sich die Lieferzeiten zusammen?

Wir setzen auf österreichische Wertarbeit und maßgeschneiderte Qualität. Den Großteil unserer Einbaulösungen (wie USB-Einbaubuchsen, USB-Einbausteckdosen und MicroSD-Einbaubuchsen) fertigen wir direkt nach Bestelleingang speziell für Sie an unserem Standort in Österreich. Durch diesen Fokus auf individuelle, kundenspezifische Produktion statt reiner Lagerware garantieren wir Ihnen Produkte der Spitzenklasse. Diese sorgfältige Fertigung und bedarfsgerechte Bereitstellung unseres gesamten Sortiments nimmt ein paar Tage in Anspruch, die sich in der Qualität bezahlt machen. Falls es einmal besonders schnell gehen muss oder Sie eine dringende Deadline haben: Melden Sie sich bei uns, wir machen Unmögliches gerne möglich und finden immer einen gemeinsamen Weg!

Ist die Buchse wasserdicht und was bedeutet IP65 bei der Schutzkappe?

Mit Schutzkappe ist diese USB-Buchse an der Vorderseite gemäß IP65 wasser- und staubdicht. Die Schutzart IP65 ist nach IEC 60529 definiert. Erste Ziffer „6“: Vollständiger Schutz gegen das Eindringen von Staub ( staubdicht ). Zweite Ziffer „5“: Schutz gegen Strahlwasser aus einer Düse ( 12,5 l/min ) aus beliebigem Winkel. Damit ist das Gerät staubdicht und gegen Strahlwasser geschützt , jedoch nicht für dauerhaftes Untertauchen in Wasser geeignet.

Warum Buchse-Buchse Adapter oft nur in eine Steckrichtung funktionieren und warum eigentlich nur Buchse-Stecker Lösungen angeboten werden sollten

Dieses Phänomen ist technisch durch die Bauweise des USB-C-Standards bedingt und betrifft ausschließlich "Buchse-zu-Buchse" (Female-to-Female) Adapter . Unsere Einbaubuchsen und Verlängerungskabel (Buchse-auf-Stecker) sind davon ausdrücklich nicht betroffen und funktionieren völlig uneingeschränkt beidseitig. Obwohl USB-C symmetrisch aussieht, sind intern nicht alle Kontakte doppelt vorhanden : Die Datenleitungen für USB 2.0 (D+ und D−) liegen laut Standard zwingend nur auf einer Seite des Steckers. Bei einem normalen Stecker-Stecker-Kabel oder einem Verlängerungskabel (Buchse-auf-Stecker) ist das kein Problem, da die angeschlossenen Endgeräte die Orientierung über spezielle Erkennungs-Pins feststellen und die Signale intern umschalten. Verbindet man jedoch zwei Kabel über einen einfachen, passiven "Buchse-zu-Buchse" Adapter, greifen die D-Pins bei der falschen Steckrichtung auf einer Seite ins Leere. Die Richtungserkennung funktioniert nicht mehr und die Verbindung kommt nicht zustande. USB-Buchse (Female) Pins USB-Stecker (Male) Pins Was ist von diesem Orientierungsproblem bei einfachen Buchse-zu-Buchse Adaptern betroffen? ❌ Stromversorgung / Laden: Die standardmäßige 5V-Stromversorgung funktioniert zwar meist in beiden Richtungen. Sobald jedoch intelligente Ladeprotokolle wie USB-PD oder andere genutzt werden, benötigen diese zwingend die Kommunikationsleitungen zur Aushandlung. Bei falsch eingestecktem Stecker schlägt diese fehl und es kommt oft gar keine Stromversorgung zustande. ❌ USB 2.0 Datenübertragung: fällt bei gedrehtem Stecker komplett aus. ❌ USB 3.x / Thunderbolt: Auch diese extrem schnellen Verbindungen sind stark betroffen! Zwar sind die High-Speed-Leitungen gespiegelt, jedoch benötigen viele USB 3.0 und Thunderbolt-Geräte die USB 2.0 Leitungen zwingend für den anfänglichen "Handshake" oder als Fallback. Fällt USB 2.0 aus, kommt oft gar keine Verbindung zustande. ❌ Alternate Modes & Audio (z. B. DisplayPort oder HDMI über USB-C): können je nach Gerät ebenfalls ausfallen, da sie von der fehlenden Orientierungserkennung betroffen sind. Aus Gründen der Zuverlässigkeit bieten wir daher ganz bewusst keine Buchse-zu-Buchse Adapter an. Der einzige Weg, eine echte und zu 100 % „voll reversible“ Buchse-zu-Buchse Verbindung herzustellen, ist die Verwendung von aktiven Adaptern oder Kabeln mit verbauter Elektronik (IC-Chips) , welche die Signale unabhängig von der Einsteckrichtung intern korrekt auslesen und aktiv umschalten.

USB-C Einbaubuchse mit Kabel aus Edelstahl für den Einbau in Tischen oder anderen Möbelstücken

USB4 Tisch- und Möbel-Einbaubuchse mit Verlängerungskabel

Artikelnummer: 683100* | Hersteller: Voltlink

Schnellster Datenaustausch mit USB4 bis maximal 40 Gbit/s
Schnellladen mit USB Power Delivery bis 240 Watt
Ideal für den Einbau in dicken Platten (bis 30mm) z.B. in Tischen, Messständen, Geschäften oder sogar im öffentlichen Bereich
Widerstandsfähig & hochwertig (Edelstahl-Fassung)
IP65-Variante wählbar (Spritzwasserdicht und geschützt vor Staub)
Kabellängen von 25, 45 oder 75 cm verfügbar

Kabellänge

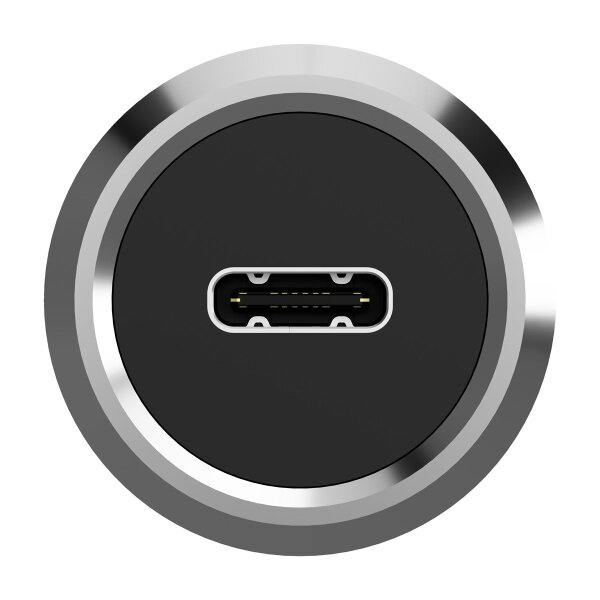

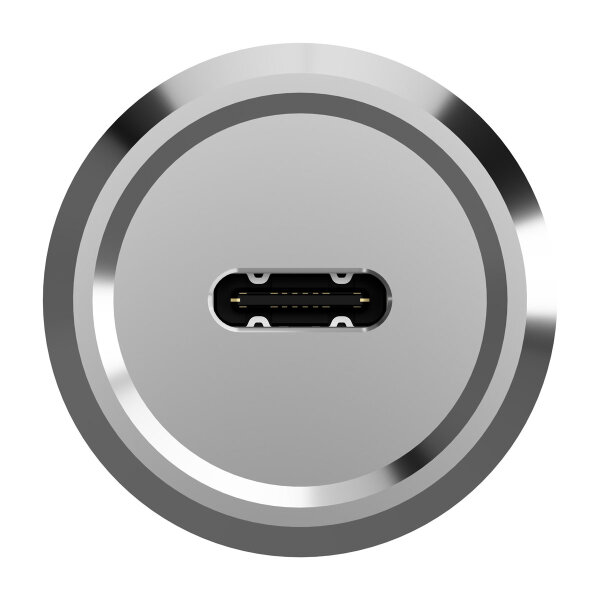

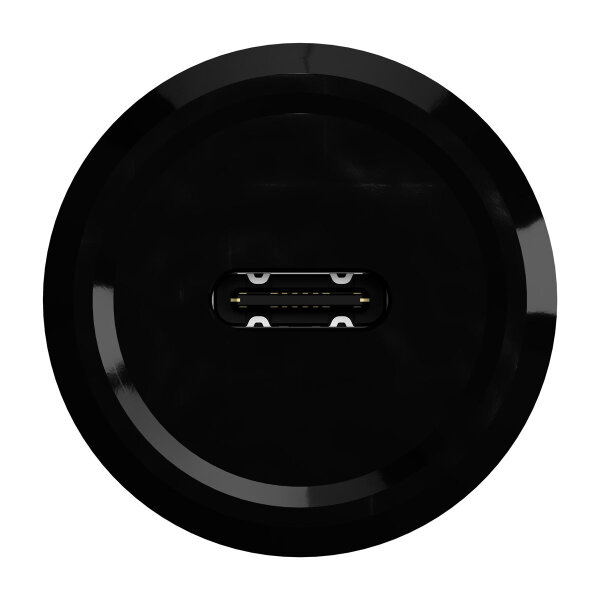

Gehäuse-Typ
Durchmesser
IP65 Schutzkappe: Ja

Nein

32,30 €

inkl. 20% USt. , zzgl.

Dieser Artikel wird nach Bestellung individuell für Sie gefertigt. Die Rohmaterialien sind auf Lager.

USB4 Tisch- und Möbel-Einbaubuchse mit Verlängerungskabel

Art-Nr.: 683100*

ab 32,30 €

inkl. 20% USt. , zzgl.

Artikel Konfigurieren

WEEE-Reg.-Nr.: DE22542992

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Bezahlen Sie vertraulich und sicher per PayPal, Kreditkarte oder Vorkasse.

Persönliche Beratung durch fachkundigen Techniker

+43 3172 6480

Zum Seitenanfang
Überblick
Dokumente & Downloads
Angaben zur Produktsicherheit
FAQ
Bewertungen
Weitere USB Einbaubuchsen
USB-Kabel, die zu diesem Produkt passen
Kunden kauften dazu folgende Artikel
Ähnliche Artikel

USB4 - High Speed Datenübertragung.

Datenübertragung mit bis zu 40 Gbit/s. Diese Einbaubuchse unterstützt den USB4 Standard zur Datenübertragung.

Blitzschnelles Laden.

Diese Einbaubuchse unterstütz den USB Power Delivery Standard 3.1 und ermöglicht Ladeleistungen bis zu 240 Watt mit 20 Volt und 5 Ampere.

Wenn Design den Unterschied macht.

Edelstahl. Klein & Flach. Tische, Schiffs- und Geschäftseinrichtung oder Messestände - für alle diese Anwendungen sind schlichtes Design und robuste Ausführung unumgänglich.

Ideal für den Möbeleinbau.

Diese Ausführung mit langem Gewinde, ermöglicht den Einbau auch in dicke Platten mit bis zu 30 mm.

Staub- & wasserdicht.

Verschmutzte Umgebungen. Reinigungen. Umwelteinflüsse. Diese Einbaubuchse ist als staub- & spritzwasserdichte IP65-Varainte verfügbar.

Einfache & schnelle Montage.

Nur eine Bohrung mit Standardwerkzeugen notwendig und montierbar mit nur einer Mutter in unter 30 Sekunden.

USB4 - Datenübertragung mit bis zu 40 Gbit/s

Mit dieser Einbaubuchse sind Sie bereits jetzt für den USB4-Standard ausgerüstet und können sofort nachdem Ihre Geräte den USB4 Standard unterstützen von den Vorteilen profitieren. Zum Beispiel ermöglicht USB4 eine Datenübertragungsgeschwindigkeit von bis zu 40 Gbit/s, was doppelt so schnell ist wie bei USB 3.2. Das bedeutet, dass Sie große Dateien wie Videos und Dokumente viel schneller übertragen können. Mit USB4 können Sie auch mehrere Monitore anschließen und 4K- oder sogar 8K-Videos übertragen. USB4 ist abwärtskompatibel, so dass Sie weiterhin Ihre älteren USB-Geräte ohne Probleme nutzen können.

Alle kompatiblen mit folgenden USB-Standards:

USB 2.0
USB 3.2 Gen 1x1 (= USB 3.0)
USB 3.2 Gen 2x1 (= USB 3.1)
USB 3.2 Gen 2x2 (= USB 3.2)
USB4 bis 40 Gbit/s
USB Power Delivery bis 240 Watt
USB-C Alternate Modes

Schnelles Laden mit bis zu 240 Watt

USB Power-Delivery oder kurz USB-PD eröffnet neue Möglichkeiten, um USB-Kabel nun auch besser als Ladekabel oder Stromversorgung zu nutzen. Unser Kabel ist für einen Strom von bis zu 5A ausgelegt. Das entspricht somit nach USB-PD-Standard dem Maximum (5A bei 48V = 240W). Sie können unser Verlängerungskabel mit Einbaubuchse dadurch bedenkenlos mit jedem USB-C Netzteil betreiben.

Speziell für den Möbel- bzw. Tischeinbau

Unauffällig & widerstandsfähig.

Das Edelstahl-Gehäuse schützt ideal vor mechanischen Einwirkungen. Mit einem Einbaudurchmesser von nur 16 mm, ist die Tischeinbaubuchse zudem nicht viel größer als herkömmliche USB-C Stecker und erfüllt somit fast unauffällig ihre Funktion.

Extra langes Gewinde für Plattendicken von bis zu 30 mm.

Hochwertige Möbel und Tische bestehen oft aus dickeren Holzplatten. Speziell für diese Anwendung besitzt diese USB-C Einbaubuchse ein extra langes Gewinde und kann in Platten mit einer Dicke von bis zu 30 mm problemlos befestigt werden.

Einfachste Montage.

Zur Montage ist nur eine Bohrung mit einem Durchmesser von 16 mm notwendig. Die Einbaubuchse wird von vorne in die Bohrung eingeführt und auf Hinterseite mit der beiliegenden M16-Mutter verschraubt.

Geschützt vor Staub und Spritzwasser gemäß IP65.

Für diese Einbaubuchse ist eine Variante mit IP65 Staub- und Strahlwasserschutz verfügbar. Die USB-Buchse ist bei diesen Varianten etwas nach hinten versetzt um vorne Platz für die schwarze Silikon-Schutzkappe zu schaffen.

Bitte beachten Sie: Einbaubuchsen die ohne IP65-Schutzkappe bestellt worden sind, können nachträglich nicht mit einer Schutzkappe ausgestattet werden.

USB-Einbaubuchse eingebaut mit IP65-Silikon-Schutzkappe in schwarz

Sie wählen die Kabellänge

Standard-Längen sind meist nicht optimal für den geplanten Einsatzzweck. In unserem Shop können Sie für Ihre USB-Einbaubuchsen die gewünschte Kabellänge selbst wählen. Diese USB-C Einbaubuchse ist mit Kabellängen von 25, 45 und 75 cm verfügbar. Ihre Einbaubuchse wird dann mit der gewählten Kabellänge von uns angefertigt. Wir müssen Sie daher darauf hinweisen, dass daher eine Rückgabe nach dem Kauf ausgeschlossen ist.

Gefertigt von uns in Österreich

Höchste Qualität, zuverlässige Funktion unserer Produkte und eine schnelle Auftragsabwicklung sind uns sehr wichtig. Ermöglicht wird das durch die Produktion der Einbaubuchsen direkt bei uns im Haus.

Speziell für Sie gefertigt.

Jede USB-Einbaubuchse ist eine Sonderanfertigung. Ihre Einbaubuchse wird mit der gewünschten Kabellänge und dem gewählten Stecker extra für Sie angefertigt. Wir müssen Sie daher darauf hinweisen, dass eine Rückgabe nach dem Kauf ausgeschlossen ist.

Über Voltlink

Besser zugängliche USB-Daten- und Ladeschnittstellen - dieses Ziel verfolgen wir mit Voltlink und den speziellen USB-Einbaubuchsen, USB-Ladebuchsen (=USB-Einbaubuchse mit integrierter Ladeelektronik für den direkten Anschluss an eine Stromversorgung) sowie leistungsstarken Einbau-Ladegeräten und hochwertigem Zubehör. Alle Produkte werden für den Einsatz in professionellen Bereichen wie Industrie, Medizintechnik, Transport, öffentlicher Raum, Fahrzeug- , Boots- & Flugzeugbau u. v. m. konzipiert und halten den teils sehr anspruchsvollen Anforderungen bestens stand. Durch die eigene Make-To-Order Fertigung können wir Ihnen bereits ab Stückzahl 1 die freie Konfiguration vieler unserer Produkte direkt im Onlineshop anbieten. Zusätzlich ermöglicht uns diese Flexibilität die schnelle Realisierung von Sonderlösungen für Ihre Projekte.

Technische Daten

Ø16 mm

Buchse

USB4 Typ-C Buchse in Edelstahl-Einbaubuchse für den Einbau in Gehäusen und Frontplatten.

Stecker

USB4 Typ-C Stecker

Kompatible USB-Standards

USB 2.0
USB 3.2 Gen 1x1 (= USB 3.0)
USB 3.2 Gen 2x1 (= USB 3.1)
USB 3.2 Gen 2x2 (= USB 3.2)
USB4
USB PD 3.1 (USB Power Delivery bis 240 Watt)
USB-C Alternate Modes

Montagebohrung

Ø16,0 - Ø16,5 mm

Mutter

M16x1 Stahl
Schlüsselweite: 19 mm

Einbauplattenstärke

0,5 - 30,0 mm

Material

Material-Fassung: Edelstahl
Material Front: ABS schwarz
Material Stopfen: ABS schwarz
Material O-Ring: Gummi schwarz
Material IP65-Schutzkappe: Silikon schwarz

Kabel

Art: Textilgewebekabel
Kabeldurchmesser: 5,5 mm
Kabelfarbe: grau
Kabellänge: 25, 45 oder 75 cm (wählbar)
Maximaler Strom: 5 A
Maximale Spannung: 48 V
Maximale Leistung: 240 W

Lieferumfang

1 x 16mm Einbaubuchse
1 x O-Ring
1 x M16x1 Mutter

Lieferumfang mit IP65-Schutzkappe

1 x 16mm Einbaubuchse
1 x IP65-Schutzkappe schwarz
1 x M16x1 Mutter

Lieferumfang der USB4 Typ-C IP65-Einbaubuchse für den Möbeleinbau mit Sechskantmutter, schwarzer IP65-Schutzkappe und O-Ring
