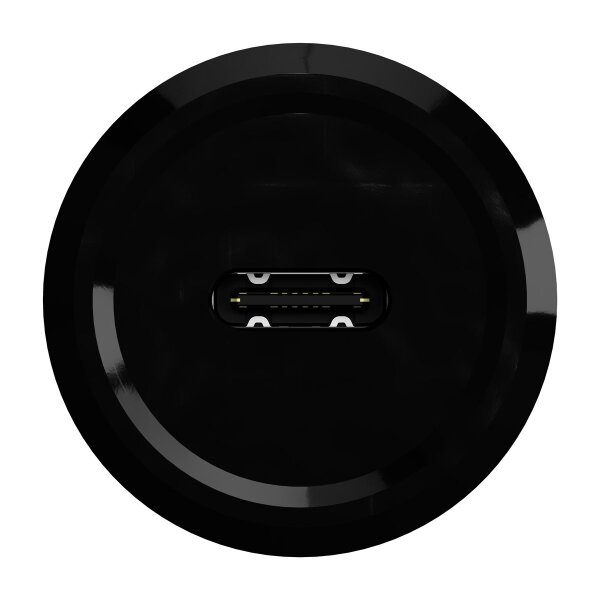

USB Typ-C 3.2 Gen 2x2 Tisch- und Möbel-Einbaubuchse

High Speed Datenübertragung.

Datenübertragung mit bis zu 20 Gbit/s. Diese Einbaubuchse unterstützt den USB 3.2 Gen 2x2 Standard zur Datenübertragung.

Blitzschnelles Laden.

Diese Einbaubuchse unterstütz den USB Power Delivery Standard 3.1 und ermöglicht Ladeleistungen bis zu 240 Watt mit 48 Volt und 5 Ampere.

Wenn Design den Unterschied macht.

Edelstahl. Klein & Flach. Tische, Schiffs- und Geschäftseinrichtung oder Messestände - für alle diese Anwendungen sind schlichtes Design und robuste Ausführung unumgänglich.

Ideal für den Möbeleinbau.

Diese Ausführung mit langem Gewinde, ermöglicht den Einbau auch in dicke Platten mit bis zu 30 mm.

Staub- & wasserdicht.

Verschmutzte Umgebungen. Reinigungen. Umwelteinflüsse. Diese Einbaubuchse ist als staub- & spritzwasserdichte IP65-Varainte verfügbar.

Einfache & schnelle Montage.

Nur eine Bohrung mit Standardwerkzeugen notwendig und montierbar mit nur einer Mutter in unter 30 Sekunden.

USB Typ-C 3.2 Gen 2x2 für den Möbel- und Tischeinbau

Diese USB-C Einbaubuchse von RIBU Elektronik kann auch als echte USB-C Verlängerung bezeichnet werden. Oft sind bei USB-C Verlängerungskabeln oder auch Einbaubuchsen nicht alle Leitungen miteinander verbunden. Das spart natürlich Kosten und Aufwand. Aber Sie als Kunde wissen nicht, ob alle Funktionen, die der USB-C Standard bietet, nun auch funktionieren.

Ein kurzes Beispiel: Für Ihre Anwendung möchten Sie diese Einbaubuchse in einen Konferenztisch einbauen. Versorgt soll die Buchse mit einem neuen USB-C Netzteil werden, das mit einer Leistung von bis zu 240W arbeitet. Ihr Netzteil unterstützt somit USB Power Delivery oder kurz USB-PD. Sind nun nicht alle notwendigen Leitungen von Buchse zu Stecker miteinander verbunden, wird es in den meisten Fällen so wirken, als ob ihr Netzteil defekt ist.

In dieser Einbaubuchse sind alle Kontakte 1:1 von USB-C Buchse zu USB-C Stecker durchverbunden. Welchen USB-Standard Sie schlussendlich wirklich nutzen bzw. nutzen können hängt nur mehr von Ihren Geräten bzw. weiteren USB-Kabeln ab. Da die USB-Standards vollständig abwärtskompatibel sind, können Sie natürlich auch Geräte, die den USB 3.2 Gen 2x2 Standard noch nicht unterstützen, über die Einbaubuchse betreiben.

Zusätzlich finden Sie hier aufgelistet, welche USB-Standards dieser Kabelkonfiguration unterstützt werden:

• USB 2.0
• USB 3.2 Gen 1x1 (= USB 3.0)
• USB 3.2 Gen 2x1 (= USB 3.1)
• USB 3.2 Gen 2x2 (= USB 3.2)
• USB-PD (USB Power Delivery)
• USB-C Alternate Modes

Geeignet für bis zu 240 Watt Ladeleistung mit USB-PD

USB Power-Delivery oder kurz USB-PD eröffnet neue Möglichkeiten, um USB-Kabel nun auch besser als Ladekabel oder Stromversorgung zu nutzen. Unser Kabel ist für einen Strom von bis zu 5A ausgelegt. Das entspricht somit nach USB-PD-Standard dem Maximum (5A bei 48V = 240W). Sie können unser Verlängerungskabel mit Einbaubuchse dadurch bedenkenlos mit jedem USB-C Netzteil betreiben.

Speziell für den Möbel- bzw. Tischeinbau

Unauffällig & widerstandsfähig.

Das Edelstahl-Gehäuse schützt ideal vor mechanischen Einwirkungen. Mit einem Einbaudurchmesser von nur 16 mm, ist die Tischeinbaubuchse zudem nicht viel größer als herkömmliche USB-C Stecker und erfüllt somit fast unauffällig ihre Funktion.

Extra langes Gewinde für Plattendicken von bis zu 30 mm.

Hochwertige Möbel und Tische bestehen oft aus dickeren Holzplatten. Speziell für diese Anwendung besitzt diese USB-C Einbaubuchse ein extra langes Gewinde und kann in Platten mit einer Dicke von bis zu 30 mm problemlos befestigt werden.

Einfachste Montage.

Zur Montage ist nur eine Bohrung mit einem Durchmesser von 16 mm notwendig. Die Einbaubuchse wird von vorne in die Bohrung eingeführt und auf Hinterseite mit der beiliegenden M16-Mutter verschraubt.

Sollten Sie dennoch eine Montage mit Verschraubung an der Vorderseite benötigen, finden Sie in unserem Sortiment auch eine USB-C 3.2 Gen 2x2 Einbaubuchse in schwarzem Cliff bzw. Neutrik D-Serien Gehäuse. Dieses Gehäuse wird hauptsächlich für den Einbau in Racks verwendet. Sollte unsere Einbaubuchse bei Ihnen Anwendung in einem Server-Rack oder in der Ton- und Lichttechnik finden, könnte diese Gehäuse-Form für Sie besser passen.

Zur Cliff / Neutrik D-Serien USB-C Einbaubuchse

Geschützt vor Staub und Spritzwasser gemäß IP65.

Für diese Einbaubuchse ist eine Variante mit IP65 Staub- und Strahlwasserschutz verfügbar. Die USB-Buchse ist bei diesen Varianten etwas nach hinten versetzt um vorne Platz für die schwarze Silikon-Schutzkappe zu schaffen.

Bitte beachten Sie: Einbaubuchsen die ohne IP65-Schutzkappe bestellt worden sind, können nachträglich nicht mit einer Schutzkappe ausgestattet werden.

Wählen Sie die Kabellänge

Standard-Längen sind meist nicht optimal für den geplanten Einsatzzweck. In unserem Shop können Sie für Ihre USB-Einbaubuchsen die gewünschte Kabellänge selbst wählen. Die USB-C Tischeinbaubuchse ist mit 15, 45 oder 90 cm Kabel verfügbar. Ihre Einbaubuchse wird dann mit der ausgewählten Kabellänge für Sie gefertigt. Wir müssen Sie daher darauf hinweisen, dass eine Rückgabe nach dem Kauf ausgeschlossen ist.

Gefertigt von uns in Österreich

Höchste Qualität, zuverlässige Funktion unserer Produkte und eine schnelle Auftragsabwicklung sind uns sehr wichtig. Ermöglicht wird das durch die Produktion der Einbaubuchsen direkt bei uns im Haus.

Über Voltlink

Besser zugängliche USB-Daten- und Ladeschnittstellen - dieses Ziel verfolgen wir mit Voltlink und den speziellen USB-Einbaubuchsen, USB-Ladebuchsen (=USB-Einbaubuchse mit integrierter Ladeelektronik für den direkten Anschluss an eine Stromversorgung) sowie leistungsstarken Einbau-Ladegeräten und hochwertigem Zubehör. Alle Produkte werden für den Einsatz in professionellen Bereichen wie Industrie, Medizintechnik, Transport, öffentlicher Raum, Fahrzeug- , Boots- & Flugzeugbau u. v. m. konzipiert und halten den teils sehr anspruchsvollen Anforderungen bestens stand. Durch die eigene Make-To-Order Fertigung können wir Ihnen bereits ab Stückzahl 1 die freie Konfiguration vieler unserer Produkte direkt im Onlineshop anbieten. Zusätzlich ermöglicht uns diese Flexibilität die schnelle Realisierung von Sonderlösungen für Ihre Projekte.

Technische Daten



Ø16 mm

Buchse

USB Typ-C 3.2 Gen 2x2 Buchse in Edelstahl-Einbaubuchse für den Einbau in Gehäusen und Frontplatten.

Stecker

USB Typ-C 3.2 Gen 2x2 Stecker

Kompatible USB-Standards

USB 2.0
USB 3.2 Gen 1x1 (= USB 3.0)
USB 3.2 Gen 2x1 (= USB 3.1)
USB 3.2 Gen 2x2 (= USB 3.2)
USB PD 3.1 (USB Power Delivery bis 240 Watt)
USB-C Alternate Modes

Montagebohrung

Ø16,0 - Ø16,5 mm

Mutter

M16x1 Stahl
Schlüsselweite: 19 mm

Einbauplattenstärke

0,5 - 30,0 mm

Material

Material-Fassung: Edelstahl
Material Front: ABS schwarz
Material Stopfen: ABS schwarz
Material O-Ring: Gummi schwarz
Material IP65-Schutzkappe: Silikon schwarz

Kabel

Aufbau: [32AWG TCx1P+D 32AWG TC+D+AL/MY] x 4C+1P x 32AWG TC + 4C x 32AWG TC + 2C x 22AWG TC)+F+AL+Braid
Kabeldurchmesser: 4,5 mm
Kabelfarbe: schwarz
Kabellänge: 15, 45 oder 90 cm (wählbar)
Maximaler Strom: 5 A
Maximale Spannung: 48 V
Maximale Leistung: 240 W

Lieferumfang

1 x 16mm Einbaubuchse
1 x O-Ring
1 x M16x1 Mutter

Lieferumfang mit IP65-Schutzkappe

1 x 16mm Einbaubuchse
1 x IP65-Schutzkappe schwarz
1 x M16x1 Mutter
