USB-Einbausteckdosen zum direkten Anschluss an 12-24V
Mit der USB-Einbausteckdose (auch USB-Ladebuchse) 65 Watt mit Power Delivery von Voltlink können diverse Peripheriegeräte über USB Typ-C mit Strom versorgt bzw. geladen werden. Die USB-Steckdose muss dazu nur mit Gleichspannung (12 oder 24V) versorgt werden und ermöglichen dann die Nutzung verschiedenener Ladeprotokolle: USB PD 3.1, QC 2.0/3.0/3.0+, Charge Turbo 27W, FCP/SCP/HVSCP, AFC, VOOC 2.0/4.0, PE, USB BC 1.2 DCP und Apple 2.4A. Zusätzlich ist die Montage in Platten äußerst einfach und ermöglicht so die Integration vollständiger USB Ladegeräte mit extrem kleinen Abmessungen für viele Anwendungsgebiete. (z.B.: Industrie, Möbel, Medizintechnik, KFZ, LKW, öffentliche Verkehrsmittel, öffentliche Bereiche und viele mehr).

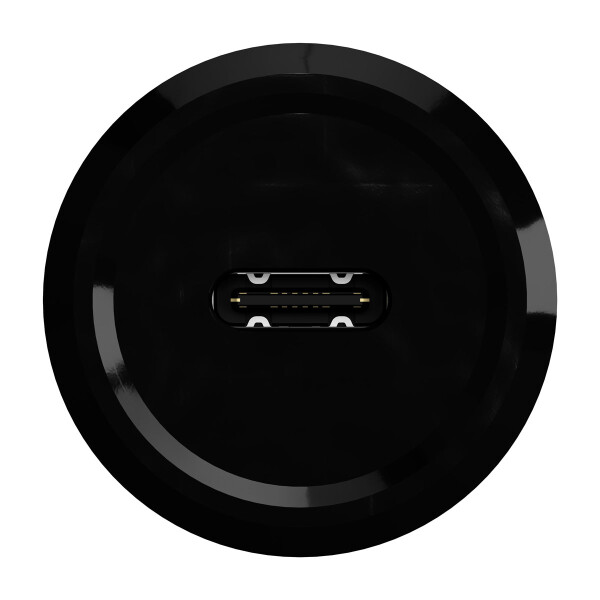

Widerstandsfähiges Edelstahlgehäuse in höchster Qualität
In vielen Anwendungsgebieten ist es notwendig, dass die verwendeten Komponenten robust und langlebig sind. Diese USB Typ-C Einbausteckdose 12-24V in gebürstetem Edelstahlgehäuse ist sehr widerstandsfähig und ragt im verbauten Zustand nur ca. 2,5 mm hervor. Dadurch ist sie nicht nur bestens für raue Umgebungen geeignet, sondern auch versehentliches "Hängenbleiben" an der USB-Buchse ist nicht mehr möglich.
Extra flache USB-Ladebuchse mit USB PD für beengte Einbausituationen
Manchmal zählt jeder Millimeter. Genau für solche Anwendungen haben wir eine besonders flache USB-Einbausteckdose (12–24 V) entwickelt. Mit einer Länge von nur ca. 22 mm und geeignet für Plattenstärken bis 10 mm bietet diese Variante der USB-Ladebuchse mit USB PD (Power Delivery) maximale Ladeleistung auf minimalem Raum.
Dank ihrer kompakten Bauweise und einer maximalen Ausgangsleistung von 65 W zählt sie zu den kleinsten Hochleistungs-USB-Ladebuchsen auf dem Markt – ideal für enge Einbauverhältnisse in Fahrzeugen, Booten, Wohnmobilen oder Industrieanwendungen.
Vergleichstabelle USB-Einbausteckdosen
Anwendungsbereiche
Ideal für Fahrzeuge, Boote, Anlagen und überall dort, wo direkt 12 V oder 24 V verfügbar sind. Die USB-C-Einbausteckdose mit 65 W Power Delivery ist vielseitig einsetzbar – Smartphones, Tablets und Laptops können überall geladen werden. Achtung: Laptops benötigen meist eine Eingangsspannung von 24 V. Sie möchten trotz eines 12-V-Netzes die volle Leistung nutzen und bedenkenlos alle Geräte direkt laden? Dann finden Sie hier passenden 12V auf 24V Boost-Konverter (Spannungswandler) für den Einbau.
* Laptops und andere größere Geräte können meist nur bei 24V Eingangsspannung geladen werden. Für den Betrieb in 12V-Systemen sind passende Boost-Konverter erhältlich, die die Spannung von 12V auf 24V anheben.
Geschützt vor Staub und Spritzwasser gemäß IP65
Für diese Einbausteckdose ist eine Variante mit IP65 Staub- und Strahlwasserschutz verfügbar. Die USB-Buchse ist bei diesen Varianten etwas nach hinten versetzt um vorne Platz für die schwarze Silikon-Schutzkappe zu schaffen.
Bitte beachten Sie: Einbaubuchsen die ohne IP65-Schutzkappe bestellt worden sind, können nachträglich nicht mit einer Schutzkappe ausgestattet werden.
Schnelle & einfache Montage
Für die Montage der USB-C Steckdosen ist nur eine Bohrung mit einem Durchmesser von 22,0 – 22,5 mm oder von 16,0 – 16,5 mm für die kleine Variante notwendig. Der Stecker wird dann von vorne durch die Bohrung geführt und die USB-Einbausteckdose wird mit der beiliegenden M22 Stahl-Mutter (SW 25mm) bzw. der M16 Mutter (SW 19mm) von hinten verschraubt.
Was ist eine USB-Einbausteckdose oder USB-Ladebuchse und wo liegt der Unterschied zur USB-Einbaubuchse?
USB-Ladebuchsen ermöglichen Ihnen den einfachen Verbau von kleinen, sehr leistungsstarken USB-Ladegeräten und funktionieren wie eine Kombination aus USB-Einbaubuchse und -Ladegerät. Nach Anschluss an eine Stromversorgung (12-28 Volt) stellt die integrierte Elektronik nahezu alle Ladeprotokolle zur Verfügung, die über USB-C oder USB-A genutzt werden können (z.B. USB Power Delivery, Quick Charge, Apple 2.4A, etc.). Die Kabellänge der hochwertigen Edelstahl-Ladebuchsen ist frei konfigurierbar und bei vielen Modellen sind neben verschiedenen Durchmessern und Gewindelängen auch IP65-Varianten (staub- & spritzwasserdicht) erhältlich - somit steht der nahtlosen Integration einer professionellen und leistungsstarken Lademöglichkeit in Ihrer Anwendung nichts mehr im Wege.
Stromversorgung über USB-C
Nutzen Sie die Vorteile von verschiedenen Ladeprotokollen, die über USB-C nutzbar sind. Am bekanntesten ist wahrscheinlich USB Power Delivery. Das Ladeprotokoll von USB handelt mit dem Verbraucher die benötigte Spannung (zwischen 5 und 20 Volt) aus. Die ganze Kommunikation übernimmt die, in der Ladebuchse verbaut, Ladeelektronik. Notwendig ist nur der Anschluss an ein geeignetes Netzteil oder der Anschluss direkt ans Bordnetz von KFZ, Boot oder anderen Fahrzeugen.
Nicht sicher was der richtige Kabelquerschnitt für die Zuleitung ist?
Nutzen Sie unseren einfachen Kabelquerschnittsrechner. Ermitteln Sie in Sekunden den optimalen Querschnitt für Ihre Installation.
Jetzt berechnen
USB Typ-C
In beliebiger Orientierung anschließen
Extrem praktisch ist, dass USB-C Stecker in beliebiger Orientierung eingesteckt werden können. Bei älteren USB-Standard war das nicht so und man musste mehrmals versuchen bis man die richtige Orientierung hatte. Das war nicht nur ärgerlich, sondern durch die unzähligen "falschen" Steckversuche wurden auch die Stecker und Buchsen abgenützt. USB Typ-C kann in beliebiger Orientierung eingesteckt werden.
Kompakt & Widerstandsfähig
USB-C vereint die guten Eigenschaften der alten USB-Typen. Der neuste USB-Typ ist nicht nur klein, sondern erlaubt auch bis zu 10 000 Steckzyklen und ist somit auch für Anwendungen, die häufiges Ein- und Ausstecken erfordern perfekt geeignet.
USB Power Delivery
Der USB Power Delivery Standard revolutioniert wie wir Endgeräte wie Handys, Laptops, Tablets und noch vieles mehr mit Strom versorgen. Mit Ladeleistungen von bis zu 240 Watt kann nicht nur blitzschnell geladen werden, es ermöglicht überhaupt erst Geräte mit höheren Strombedarf über USB zu betreiben.
Die höheren Leistungen können durch Spannungen von bis zu 48 Volt mit einer Stärke von bis zu 5 Ampere erreicht werden. Unterstützten Lade- und auch Endgerät den PD-Standard wird über die Spannung und den Strom verhandelt, dadurch können neben der typischen USB-Spannung von 5 Volt auch Höhere Spannungen zum Einsatz kommen (9, 15, 20, 28, 36 und 48 Volt).
Zu beachten ist, dass Ströme größer 3 Ampere und Spannungen größer 20 Volt nur von Kabeln mit E-Marker Chip, die explizit für 5 Ampere geeignet sind, unterstützt werden. Auch wenn diese Ladebuchse USB Power Delivery 3.1 mit Ladeleistungen bis zu 65 Watt (20 Volt, 3,25 Ampere) unterstützt, hängt die tatsächlich nutzbare Leistung stark von Ihrem Endgerät, Kabel und auch der Kabellänge ab. Sollte Sie im vorhinein spezielle Fragen zu USB Power Delivery haben, wenden Sie sich bitte an uns.
Speziell für Sie gefertigt
Jede USB-Einbausteckdose ist eine Sonderanfertigung. Ihre Einbausteckdose wird mit der gewünschten Kabellänge und dem gewählten Stecker extra für Sie angefertigt. Wir müssen Sie daher darauf hinweisen, dass eine Rückgabe nach dem Kauf ausgeschlossen ist.
Über Voltlink
Besser zugängliche USB-Daten- und Ladeschnittstellen - dieses Ziel verfolgen wir mit Voltlink und den speziellen USB-Einbaubuchsen, USB-Ladebuchsen (=USB-Einbaubuchse mit integrierter Ladeelektronik für den direkten Anschluss an eine Stromversorgung) sowie leistungsstarken Einbau-Ladegeräten und hochwertigem Zubehör. Alle Produkte werden für den Einsatz in professionellen Bereichen wie Industrie, Medizintechnik, Transport, öffentlicher Raum, Fahrzeug- , Boots- & Flugzeugbau u. v. m. konzipiert und halten den teils sehr anspruchsvollen Anforderungen bestens stand. Durch die eigene Make-To-Order Fertigung können wir Ihnen bereits ab Stückzahl 1 die freie Konfiguration vieler unserer Produkte direkt im Onlineshop anbieten. Zusätzlich ermöglicht uns diese Flexibilität die schnelle Realisierung von Sonderlösungen für Ihre Projekte.
Technische Daten
| Allgemein | |
|---|---|
| Buchse: | USB Typ-C Buchse in Edelstahlfassung |
| Stecker: | Anschlusskabel mit oder ohne XT30-Stecker (wählbar) |
| Ladeprotokolle: | USB PD 3.1, QC 2.0/3.0/3.0+, Charge Turbo 27W, FCP/SCP/HVSCP, AFC, VOOC 2.0/4.0, PE, USB BC 1.2 DCP und Apple 2.4A |
| Ladebuchse | |
| Montagebohrung: | Ø22,0 - Ø22,5 mm (bzw. Ø16,0 - Ø16,5 mm) |
| Einbauplattenstärke: | 0,5 - 30,0 mm |
| Mutter: | M22x1 Stahl (bzw. M16x1 Stahl) |
| Schlüsselweite: | 25 mm (bzw. 19 mm) |
| Material: | Edelstahl |
| Material Front: | ABS schwarz |
| Material Stopfen: | ABS schwarz |
| Material O-Ring: | Gummi schwarz |
| Eingangsspannung: | 12-28 V DC |
| Ausgangsspannung: | 5 - 20 Volt (von Ladeprotokoll geregelt)- 15 und 20 Volt sind nur bei Versorgungsspannungen von 21 - 28 Volt möglich. |
| Mindestleistung Stromversorgung: | 70 Watt |
| Maximale Ausgangsspannung and Ströme: | USB-C: 5V/3A 9V/3A 12V/3A 15V/3A 20V/3,25A - 15 und 20 Volt sind nur bei Versorgungsspannungen von 21 - 28 Volt möglich. |
| Maximale Gesamtausgangsleistung: | 65 Watt |
| Ruhestrom: |
12 V: 1,0 mA (0,012 W) 24 V: 1,4 mA (0,034 W)
Wenn die Ladebuchse 24 Stunden am Tag und 365 Tage pro Jahr angeschlossen ist, verursacht sie aufgrund des Ruhestroms bei 24 Volt trotzdem nur Stromkosten von ca. 0,06€. (Annahme Strompreis pro kWh 0,20€) |
| Umgebungstemperatur Nutzung: | - 10 bis + 40°C |
| Kabel | |
| Material Isolierung: | Silikon |
| Material Litzen: | Kupfer |
| AWG: | AWG18 |
| Außendurchmesser: | 2,3 mm |
| Max. Strom bei 20°C: | 6 Ampere |
