USB-A/USB-C Doppel-Einbausteckdose (Ladebuchse) 12V-24V 45 Watt Power Delivery

USB-A/USB-C Doppel-Einbausteckdose (Ladebuchse) 12V-24V 45 Watt Power Delivery

Artikelnummer: 690800*
Kategorie: USB Einbausteckdosen
Hersteller: Voltlink

Maximale Flexibilität: USB-A & USB-C in einem Gehäuse
Für Industrie, KFZ, Möbel, Wohnmobile, Boote, Nutzfahrzeuge, öffentlichen Bereiche, Transportmittel u.v.m.
Schnelles Laden von Smartphones, Tablets, Notebooks, etc. mit bis zu 45 Watt Ladeleistung
Extrem geringer Eigenverbrauch von nur 1,2 mA
Für Platten mit einer Stärke von bis zu 30 mm
Unterstützt die meist verbreiteten Ladeprotokolle wie USB PD, QC, etc.
Eingangsspannungen von 12 - 28 V DC möglich
Bei 12 Volt Input nur 35 Watt (Laden von Laptops oft nicht möglich) - Nutzung eines 12 auf 24V Boost-Konverter empfohlen
Wählbare Kabellänge von 10 - 180 cm
Hochwertige & widerstandsfähiges Gehäuse aus gebürstetem Edelstahl
Wahlweise mit Schutzkappe (IP65) - bald verfügbar
Made in Austria by Voltlink

Kabellänge
Gehäuse-Typ
Stecker
IP65 Schutzkappe: Ja

Nein

34,09 €

inkl. 20% USt. , zzgl.

Dieser Artikel wird nach Bestellung individuell für Sie gefertigt. Die Rohmaterialien sind auf Lager.

WEEE-Reg.-Nr.: DE22542992

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Bezahlen Sie vertraulich und sicher per PayPal, Kreditkarte oder Vorkasse.

Persönliche Beratung durch fachkundigen Techniker

+43 3172 6480

Integrierte Ladeelektronik.

22 mm Durchmesser. 37 mm Länge. Trotz der kleinen Abmessungen versteckt sich im robusten Edelstahlgehäuse die komplette Ladeelektronik für viele Ladeprotokolle die über USB Typ-C und teilweise auch Typ-A verwendet werden können. Laden Sie mit USB Power Delivery 3.1, QC 2.0/3.0/3.0+, Apple 2.4A, AFC, VOOC .0/4.0 und vielen mehr.

Sogar Laptops laden (20 Volt).

Viele Laptops können erst mit einer Spannung von 20 Volt geladen werden. USB-C Ladegeräte müssen diese Spannung explizit unterstützen. Wird diese Ladebuchse mit mindestens 20 Volt versorgt, steht Ihnen der volle Spannungsumfang von USB Power Delivery zur Verfügung und es können neben den typischen Kleingeräten, wie Handys und Tablets, auch Laptops geladen werden.

Kleinste Abmessungen.

Mit einem Durchmesser von nur 22 mm und einer Länge von 37 mm gehört diese Ladebuchse zu den kleinsten verfügbaren USB Ladegeräten.

Robust & Widerstandsfähig.

Für Industrie-Anwendungen oder andere raue Umgebungen, ist das Gehäuse dieser Einbaubuchse aus hochbelastbarem Edelstahl besonders gut geeignet.

Für maximale Flexibilität.

Diese Ladebuchse ist mit einer USB-A & USB-C Buchse ausgestattet. So können Sie auch noch ältere Geräte praktisch laden.

Einfache & schnelle Montage.

Nur eine Bohrung mit Standardwerkzeugen notwendig und montierbar mit nur einer Mutter in unter 30 Sekunden.

Was ist eine USB-Ladebuchse?

USB-Ladebuchsen ermöglichen Ihnen den einfachen Verbau von kleinen, sehr leistungsstarken USB-Ladegeräten und funktionieren wie eine Kombination aus USB-Einbaubuchse und -Ladegerät. Nach Anschluss an eine Stromversorgung (12-28 Volt) stellt die integrierte Elektronik nahezu alle Ladeprotokolle zur Verfügung, die über USB-C oder USB-A genutzt werden können (z.B. USB Power Delivery, Quick Charge, Apple 2.4A, etc.). Die Kabellänge der hochwertigen Edelstahl-Ladebuchsen ist frei konfigurierbar und bei vielen Modellen sind neben verschiedenen Durchmessern und Gewindelängen auch IP65-Varianten (staub- & spritzwasserdicht) erhältlich - somit steht der nahtlosen Integration einer professionellen und leistungsstarken Lademöglichkeit in Ihrer Anwendung nichts mehr im Wege.

USB-Ladebuchse Typ-A & Typ-C zum Einbau, Unterstützt USB Power Delivery, 5-20 Volt, 45 Watt

Mit der USB-Ladebuchse 45 Watt mit Power Delivery von RIBU Elektronik können diverse Peripheriegeräte über USB Typ-C mit Strom versorgt bzw. geladen werden. Die Ladebuchse muss dazu nur mit Gleichspannung versorgt werden und ermöglichen dann die Nutzung verschiedenener Ladeprotokolle: USB PD 3.1, QC 2.0/3.0/3.0+, Charge Turbo 27W, FCP/SCP/HVSCP, AFC, VOOC 2.0/4.0, PE, USB BC 1.2 DCP und Apple 2.4A. Zusätzlich ist die Montage in Platten äußerst einfach und ermöglicht so die Integration vollständiger USB Ladegeräte mit extrem kleinen Abmessungen für viele Anwendungsgebiete. (z.B.: Industrie, Möbel, Medizintechnik, KFZ, LKW, öffentliche Verkehrsmittel, öffentliche Bereiche und viele mehr).

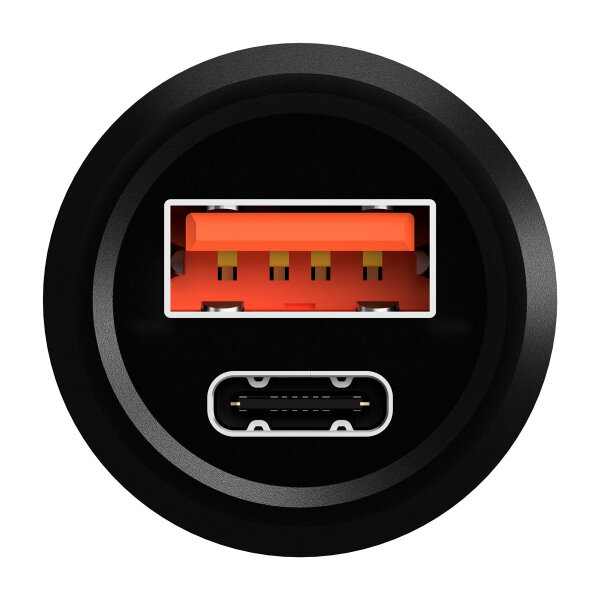

Produktabbiildung der USB Typ-A + Typ-C Ladebuchse.

USB Typ-A + Typ-C Ladebuchse in Schreibtischplatte eingebaut

Widerstandsfähiges Edelstahlgehäuse in höchster Qualität.

In vielen Anwendungsgebieten ist es notwendig, dass die verwendeten Komponenten robust und langlebig sind. Diese USB Typ-C Einbaubuchse in gebürstetem Edelstahlgehäuse ist sehr widerstandsfähig und ragt im verbauten Zustand nur ca. 2,5 mm hervor. Dadurch ist die Einbaubuchse nicht nur bestens für raue Umgebungen geeignet, sondern auch versehentliches "Hängenbleiben" an der USB-Buchse ist nicht mehr möglich.

Vergleichstabelle USB-Einbausteckdosen

1-fach USB-C 65W Standard

ab 28,99 €

2-fach USB-C 65W Double

ab 38,34 €

USB-A + USB-C 45W Kombi

ab 34,09 €

1-fach USB-C 100W Power-Boost

2-fach USB-C 100W Power-Boost

USB-C Buchsen

✓ 1

✓ 2

✓ 1

✓ 2

USB-A Buchsen

✗

✓ 1

✗

Max. Leistung

65 W (bei >= 24V Input)

45 W (bei >= 24V Input)

100 W (bei >= 12V Input)

Laden von z.B. Laptops (USB-PD 15 V / 20 V) bei 12 V Input

✗ Nein - bei 12 V Input nur mit externem Boost-Konverter

✓ Ja auch bei 12 V Input ist die volle Leistung nutzbar - Boost-Konverter integriert

Ladeprotokolle

USB PD 3.1, QC 2.0/3.0/3.0+, Charge Turbo 27W, FCP/SCP/HVSCP, AFC, VOOC 2.0/4.0, PE, USB BC 1.2 DCP & Apple 2.4A

PD 3.0, PPS, QC 2.0/3.0/3.0/4.0, HUWAEI FCP/SCP, AFC, SFC2.0

USB PD 3.1, QC 2.0/3.0/3.0+, Charge Turbo 27W, FCP/SCP/HVSCP, AFC, VOOC 2.0/4.0, PE, USB BC 1.2 DCP & Apple 2.4A

Eingangsspannung

12 - 28 V DC

Leerlaufstrom

12 V in: 1,0 mA (0,012 W) 24 V in: 1,4 mA (0,034 W)

12 V in: 2,0 mA (0,024 W) 24 V in: 2,8 mA (0,067 W)

12 V in: 1,2 mA (0,014 W) 24 V in: 1,2 mA (0,029 W)

Durchmesser

Ø16 mm, Ø22 mm

Ø22 mm

Einbauplattenstärke

bis 10 mm, bis 30 mm

bis 30 mm

Einbautiefe

22 mm, 37 mm

37 mm

39 mm

37 mm

IP65-Variante

✓ Verfügbar

Zum Produkt

Warteliste beitreten

Anwendungsbereiche

Ideal für Fahrzeuge, Boote, Anlagen und überall dort, wo direkt 12 V oder 24 V verfügbar sind. Die USB-C-Einbausteckdose mit 65 W Power Delivery ist vielseitig einsetzbar – Smartphones, Tablets und Laptops können überall geladen werden. Achtung: Laptops benötigen meist eine Eingangsspannung von 24 V. Sie möchten trotz eines 12-V-Netzes die volle Leistung nutzen und bedenkenlos alle Geräte direkt laden? Dann finden Sie hier passenden 12V auf 24V Boost-Konverter (Spannungswandler) für den Einbau.

Anlagenbau & Industrie

Perfekt für den professionellen Einsatz: Ob im Anlagenbau, in Maschinen oder an Industriearbeitsplätzen – die robuste USB-Einbausteckdose sorgt für zuverlässiges Laden von Smartphones und Tablets (bei 24V Eingangsspannung auch Laptops*). Auf Wunsch ist die Variante mit IP65-Schutz erhältlich.

Wohnmobile, Vans & Camper

Zu wenig USB-Lademöglichkeiten im Wohnmobil? Unverzichtbar für den Camper-Ausbau: Die USB-C Einbausteckdose lädt Smartphones und Tablets direkt am 12V-Bordnetz, bei 24V auch leistungsstarke Geräte wie Laptops*. Ideal für Wohnmobil, Van oder Caravan, um unterwegs erreichbar und flexibel zu bleiben.

Nutzfahrzeuge

Ob LKW, Transporter oder Baumaschine – dank dem üblichen 24V Bordnetz lassen sich mit der USB-C Einbausteckdose nicht nur Smartphones und Tablets, sondern auch Laptops* direkt laden. Eine praktische Lösung für Fahrer und Beifahrer im mobilen Arbeitsalltag.

Nachrüstung in KFZ & Oldtimer

Elegante Lösung für die Fahrzeug-Nachrüstung: Die USB-Einbausteckdose ermöglicht modernes Laden von Smartphones und Tablets über USB-C, bei 24V Eingangsspannung auch von Laptops*. Dezent integriert, ohne den Original-Look von KFZ oder Oldtimer zu beeinträchtigen.

Transport

Ideal für Busse, Straßenbahnen, Züge oder auch Flugzeuge: Fahrgäste und Passagiere bzw. Fahrer und Piloten profitieren von schnellem USB-C Laden für Smartphones und Tablets (bei 24V auch Laptops*). So bleiben mobile Geräte auch auf langen Strecken zuverlässig einsatzbereit.

Boote & Schiffe

Für Yachten, Segelboote und Motorboote: Die USB-C Einbausteckdose eignet sich für den 12V- oder 24V-Betrieb und ist auch in einer IP65-Variante erhältlich. Damit lassen sich Smartphones und Tablets sicher laden, bei 24V auch Laptops* – perfekt für längere Reisen. Für hochwertige Möbel im Schiffsbau sind Sie mit unseren USB-Möbeleinbau Lösungen noch besser beraten. Kontaktieren Sie uns dafür direkt.

* Laptops und andere größere Geräte können meist nur bei 24V Eingangsspannung geladen werden. Für den Betrieb in 12V-Systemen sind passende Boost-Konverter erhältlich, die die Spannung von 12V auf 24V anheben.

USB Typ-A und Typ-C Doppel-Ladebuchse in Explosions-Darstellung mit O-Ring und Mutter zum Einbau.

Schnelle & einfache Montage

Für die Montage der USB-C Einbaubuchse ist nur eine Bohrung mit einem Durchmesser von 22,0 – 22,5 mm notwendig. Der Stecker wird dann von vorne durch die Bohrung geführt und die Einbaubuchse wird mit der beiliegenden M22 Stahl-Mutter (SW 25mm) von hinten verschraubt.

Stromversorgung über USB-C.

Nutzen Sie die Vorteile von verschiedenen Ladeprotokollen, die über USB-C nutzbar sind. Am bekanntesten ist wahrscheinlich USB Power Delivery. Das Ladeprotokoll von USB handelt mit dem Verbraucher die benötigte Spannung (zwischen 5 und 20 Volt) aus. Die ganze Kommunikation übernimmt die, in der Ladebuchse verbaut, Ladeelektronik. Notwendig ist nur der Anschluss an ein geeignetes Netzteil oder der Anschluss direkt ans Bordnetz von KFZ, Boot oder anderen Fahrzeugen.

Darstellung, dass die USB-Ladebuchse Geräte über USB-C versorgt und an eine Spannungsquelle angeschlossen wird

USB Typ-C

In beliebiger Orientierung anschließen.

Extrem praktisch ist, dass USB-C Stecker in beliebiger Orientierung eingesteckt werden können. Bei älteren USB-Standard war das nicht so und man musste mehrmals versuchen bis man die richtige Orientierung hatte. Das war nicht nur ärgerlich, sondern durch die unzähligen "falschen" Steckversuche wurden auch die Stecker und Buchsen abgenützt. USB Typ-C kann in beliebiger Orientierung eingesteckt werden.

Kompakt & Widerstandsfähig.

USB-C vereint die guten Eigenschaften der alten USB-Typen. Der neuste USB-Typ ist nicht nur klein, sondern erlaubt auch bis zu 10 000 Steckzyklen und ist somit auch für Anwendungen, die häufiges Ein- und Ausstecken erfordern perfekt geeignet.

USB Power Delivery.

Der USB Power Delivery Standard revolutioniert wie wir Endgeräte wie Handys, Laptops, Tablets und noch vieles mehr mit Strom versorgen. Mit Ladeleistungen von bis zu 240 Watt kann nicht nur blitzschnell geladen werden, es ermöglicht überhaupt erst Geräte mit höheren Strombedarf über USB zu betreiben.

Die höheren Leistungen können durch Spannungen von bis zu 48 Volt mit einer Stärke von bis zu 5 Ampere erreicht werden. Unterstützten Lade- und auch Endgerät den PD-Standard wird über die Spannung und den Strom verhandelt, dadurch können neben der typischen USB-Spannung von 5 Volt auch Höhere Spannungen zum Einsatz kommen (9, 15, 20, 28, 36 und 48 Volt).

Zu beachten ist, dass Ströme größer 3 Ampere und Spannungen größer 20 Volt nur von Kabeln mit E-Marker Chip, die explizit für 5 Ampere geeignet sind, unterstützt werden. Auch wenn diese Ladebuchse USB Power Delivery 3.1 mit Ladeleistungen bis zu 65 Watt (20 Volt, 3,25 Ampere) unterstützt, hängt die tatsächlich nutzbare Leistung stark von Ihrem Endgerät, Kabel und auch der Kabellänge ab. Sollte Sie im vorhinein spezielle Fragen zu USB Power Delivery haben, wenden Sie sich bitte an uns.

Speziell für Sie gefertigt.

Jede USB-Ladebuchse ist eine Sonderanfertigung. Ihre Ladebuchse wird mit der gewünschten Kabellänge und dem gewählten Stecker extra für Sie angefertigt. Wir müssen Sie daher darauf hinweisen, dass eine Rückgabe nach dem Kauf ausgeschlossen ist.

Über Voltlink

Besser zugängliche USB-Daten- und Ladeschnittstellen - dieses Ziel verfolgen wir mit Voltlink und den speziellen USB-Einbaubuchsen, USB-Ladebuchsen (=USB-Einbaubuchse mit integrierter Ladeelektronik für den direkten Anschluss an eine Stromversorgung) sowie leistungsstarken Einbau-Ladegeräten und hochwertigem Zubehör. Alle Produkte werden für den Einsatz in professionellen Bereichen wie Industrie, Medizintechnik, Transport, öffentlicher Raum, Fahrzeug- , Boots- & Flugzeugbau u. v. m. konzipiert und halten den teils sehr anspruchsvollen Anforderungen bestens stand. Durch die eigene Make-To-Order Fertigung können wir Ihnen bereits ab Stückzahl 1 die freie Konfiguration vieler unserer Produkte direkt im Onlineshop anbieten. Zusätzlich ermöglicht uns diese Flexibilität die schnelle Realisierung von Sonderlösungen für Ihre Projekte.

Technische Daten

Allgemein
Buchse:	USB Typ-A und Typ-C Buchse in Edelstahlfassung
Stecker:	Anschlusskabel mit oder ohne XT30-Stecker (wählbar)
Ladeprotokolle:	USB PD 3.1, QC 2.0/3.0/3.0+, Charge Turbo 27W, FCP/SCP/HVSCP, AFC, VOOC 2.0/4.0, PE, USB BC 1.2 DCP und Apple 2.4A
Ladebuchse
Montagebohrung:	Ø22,0 - Ø22,5 mmØ22,0 - Ø22,5 mmØ22,0 - Ø22,5 mmØ22,0 - Ø22,5 mmØ22,0 - Ø22,5 mm
Einbauplattenstärke:	0,5 - 30,0 mm
Mutter:	M22x1 StahlM22x1 StahlM
Schlüsselweite:	25 mm
Material:	Edelstahl
Material Front:	ABS schwarz
Material Stopfen:	ABS schwarz
Material O-Ring:	Gummi schwarz
Eingangsspannung:	12-28 V DC
Ausgangsspannung:	5 - 20 Volt (von Ladeprotokoll geregelt)- 15 und 20 Volt sind nur bei Versorgungsspannungen von 21 - 28 Volt möglich.
Mindestleistung Stromversorgung:	50 Watt
Maximale Ausgangsspannung and Ströme:	USB-C: 5V/3A 4,5V/5A 5V/4,5V 9V/3A 12V/3A 15V/3A 20V/2,25V USB-A: 5V/3A 5V/4,5V 9V/3A 12V/3A 20V/2,25A USB-A+USB-C: 5V/5A 15 und 20 Volt sind nur bei Versorgungsspannungen von 21 - 28 Volt möglich.
Maximale Gesamtausgangsleistung:	45 Watt
Ruhestrom:	12 V: 1,2 mA (0,014 W) 24 V: 1,2 mA (0,029 W) Wenn die Ladebuchse 24 Stunden am Tag und 365 Tage pro Jahr angeschlossen ist, verursacht sie aufgrund des Ruhestroms bei 24 Volt trotzdem nur Stromkosten von ca. 0,05€. (Annahme Strompreis pro kWh 0,20€)
Umgebungstemperatur Nutzung:	- 10 bis + 40°C
Kabel
Material Isolierung:	Silikon
Material Litzen:	Kupfer
AWG:	AWG18
Außendurchmesser:	2,3 mm
Max. Strom bei 20°C:	6 Ampere
